Стержневые мельницы МСЦ | Грубый помол руды и материалов – Строммашина
Принцип работы стержневой мельницы
Помол в стержневой мельнице осуществляется грубый, с достаточно крупными вкраплениями в выдаваемом материале. Основную работу по размолу в мельнице подобного типа выполняют металлические стержни, диаметр которых обычно находится в диапазоне от 40 до 70 мм.
Конструктивно мельница стержневого типа представляет собой вращающийся барабан, в который непосредственно поступает сырье.. Барабан выполнен в виде полого цилиндра, выложенный изнутри специальными футеровочными плитами. Это делается для защиты поверхности барабана от преждевременного износа и трения материала о его стенки. С двух сторон барабан оснащается специальными крышками, которые служат для приема и разгрузки сырья.Крышки изнутри снабжены специальными направляющими элементами винтового типа.
Принцип работы стержневой мельницы является довольно простым. Сырье загружается в отсек для загрузки и барабан начинает вращение. По ходу выполнения данной вращательной работы, уже измельченное сырье посредством направляющих поступает ко второму отверстию, на выгрузку и таким образом весь цикл повторяется снова.
Как и другие типы размольного оборудования под маркой «Строммашина» стержневые мельницы представляют собой синтез многолетнего опыта работы и традиций бескомпромиссного качества.
Технические характеристики
| Растиратели – гомогенизаторы стержневые | Мельницы стержневые с центральной разгрузкой | ||||||||
|---|---|---|---|---|---|---|---|---|---|

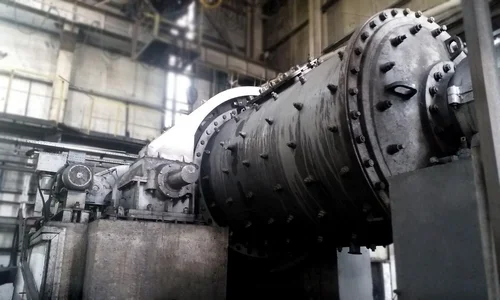

| Наименование | 0,6 х 1,5 м | 0,9 х 2,5 м | 1,2 х 3,0 м | СММ82 1,5 х 3,2 м | МСЦ 0,9 х 1,8 м СМ6005А | МСЦ 1,5 х 3 м СМ6002А | МСЦ 2,1 х 3 м | ||
| Номинальный объем барабана, м3 | 0,3 | 1,5 | 3,3 | 5,7 | 0,9 | 4,2 | |||
| Внутренний диаметр барабана, м | 0,6 | 0,9 | 1,2 | 1,5 | 0,9 | 1,5 | |||
| Длина барабана, м | 1,5 | 2,5 | 3,0 | 3,2 | 1,86 | 3,1 | |||
| Номинальная частота вращения барабана, об./мин. | 40 | 23 | 20 | 20 | 30 | 25 | |||
| Производительность т/ч | 3-5 | До 40 | 50-60 | 100 | 2-4 | 10-24 | |||
| Габаритные размеры (длина х ширина х высота), мм | 2993х 1190х 1050 | 4750х 1600х 1450 | 5680х 2130х 1700 | 6450х 2750х 2200 | 3900х 2100х 1450 | 6300х 3500х 2500 | |||
| Масса мельницы, т* (без мелющих тел) | 2,0 | 2,9 | 8,0 | 18 | 5,2 | 21 | |||
| Масса мелющих тел, т** | 0,500 | 1,8 | 4,5 | 8,25 | 2,3 | 10,5 | |||
| Установленная мощность, кВт | 7,5 | 50 | 70 | 75 | 22 | 90 | |||
* Данные приведены ориентировочно в зависимости от комплектности поставки.
** Мелющие тела поставляются отдельно
Мельницы стержневые
Используются для грубого и среднего помола (до крупности 1–2 мм) рудных и нерудных материалов. Измельчение происходит стальными стержнями внутри вращающегося барабана. Обеспечивают более равномерный гранулометрический состав продукта с минимальным переизмельчением по сравнению с шаровыми мельницами.
Продукция в разделе «Стержневые мельницы МСЦ | Грубый помол руды и материалов – Строммашина»
Завод "Строммашина" производит надежные стержневые мельницы, рассчитанные на долгую бесперебойную работу. Мельница стержневая относится к размольному оборудованию и представляет собой измельчительное устройство, применяемое для грубого помола (до 500—1000 мм) обогащаемого сырья перед окончательным помолом в шаровых мельницах.
Главные преимущества стержневых мельниц под маркой «Строммашина»:
- Надежность
- Простота эксплуатации
- Высокая эффективность
- Широкий выбор модификаций
- Разумная цена
Без сомнения, стержневая мельница нашего завода станет надежным звеном успешного производственного процесса. Приобретая продукцию «Строммашины» вы можете рассчитывать на лучшую техническую поддержку и всестороннюю помощь наших специалистов.
Преимущества компании «Строммашина» как производителя стержневых мельниц
- Удобное географическое расположение (собственные железнодорожные пути, доступность речного порта обеспечивают быструю транспортировку оборудования по регионам Европы и Центральной Азии)
- Шеф-монтаж (полный контроль наших специалистов за установкой и запуском оборудования и производственных линий)
- Гарантийное обслуживание 1 год и более
Остались вопросы? Свяжитесь с нами любым удобным для Вас способом!
Опросный лист на подбор помольного оборудования >>>> Скачать
Вопросы и ответы о стержневых мельницах
Стержневые мельницы используются для грубого и среднего измельчения руд, минерального сырья и материалов средней твердости на первой стадии переработки.
Стержневая мельница дает более равномерный и крупный продукт с меньшим количеством шламов, тогда как шаровая обеспечивает более тонкий помол.
Измельчение происходит за счет вращения барабана, внутри которого стальные стержни перекатываются и дробят материал ударом и истиранием.
Подходят руды, пески, известняк, кварц, уголь, строительные и горные материалы средней твердости.
Обычно на первой стадии измельчения перед шаровыми мельницами или другими тонкими помольными агрегатами.
Производительность зависит от модели и может составлять от нескольких тонн до десятков тонн в час.
В зависимости от исполнения мельницы допустимая крупность может достигать нескольких десятков миллиметров.
Обычно продукт имеет фракцию около 0,5–2 мм, что идеально подходит для дальнейшего обогащения.
Да, регулировка осуществляется изменением скорости вращения, времени пребывания материала и параметров загрузки.
В качестве мелющих тел применяются стальные стержни различного диаметра и длины.
Стержневые мельницы чаще всего работают в мокром режиме, что повышает эффективность и снижает пылеобразование.
Срок службы зависит от абразивности материала и режима работы, обычно стержни обладают высокой износостойкостью.
Да, оборудование устанавливается на капитальный железобетонный фундамент с учетом вибрационных нагрузок.
Да, оборудование предназначено для непрерывной промышленной эксплуатации.
Разгрузка осуществляется через цапфу или центральную разгрузочную систему в зависимости от конструкции.
Да, оборудование легко встраивается в технологические линии дробления и обогащения.
Требуется промышленное трехфазное питание, параметры зависят от мощности двигателя конкретной модели.
Да, промышленные модели оснащаются централизованной системой смазки подшипников и узлов.
Оборудование применяется в горнодобывающей, металлургической, строительной и химической промышленности.
Для расчета необходимо предоставить данные о сырье, производительности, влажности и требуемой фракции. Получить консультацию специалиста можно по телефону +7 (846) 3-741-741 или через форму обратной связи на сайте.
