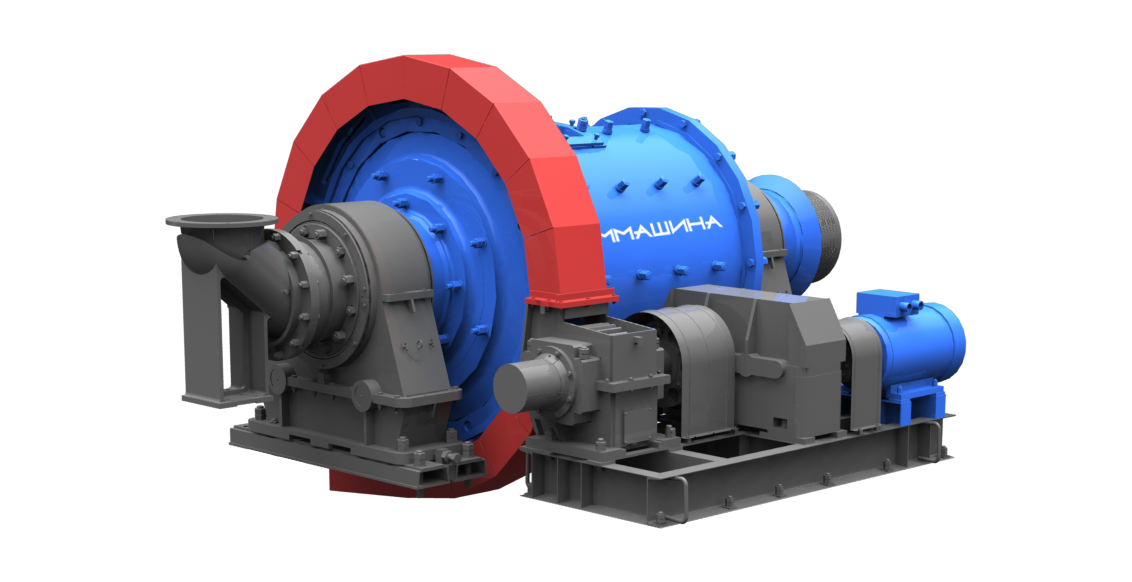

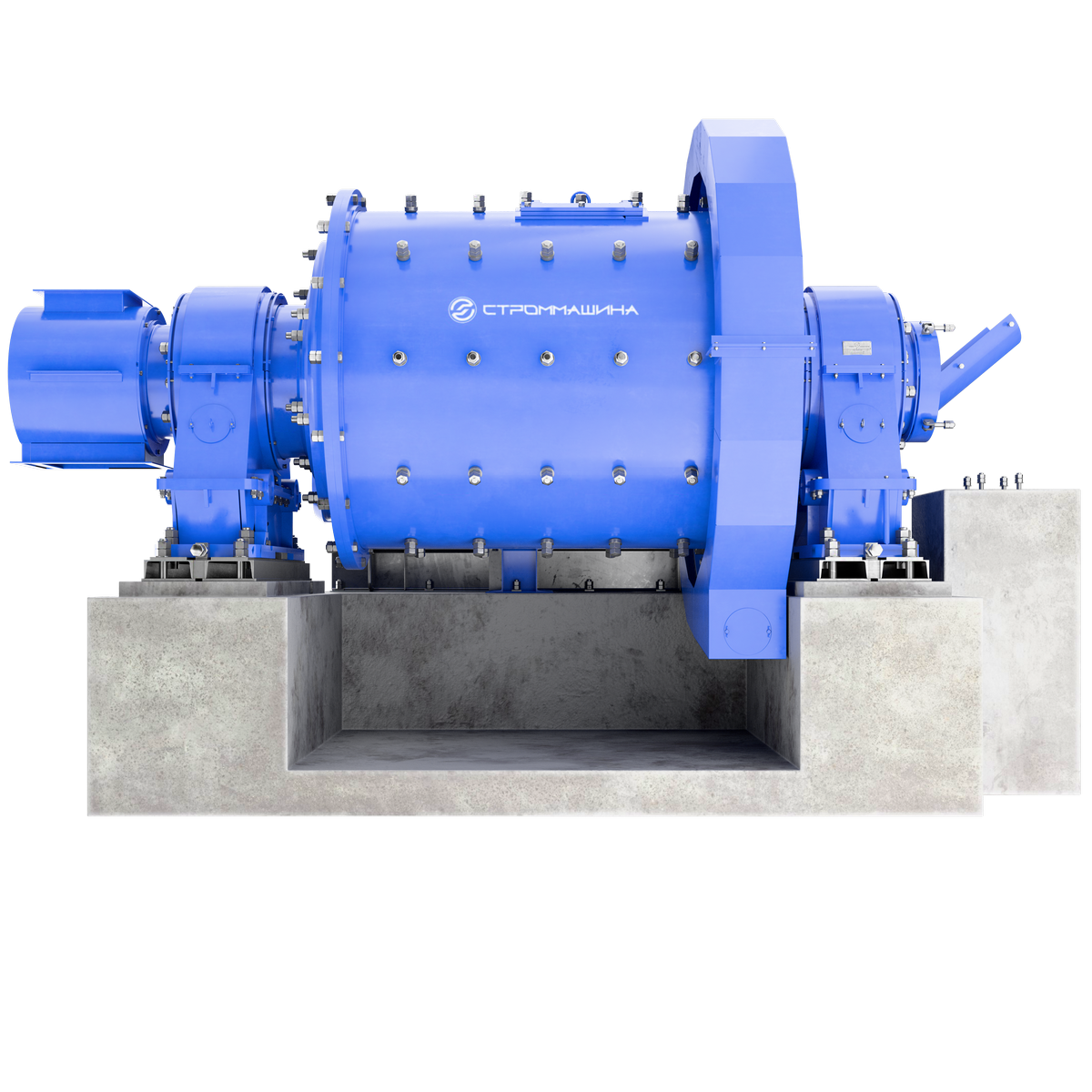

Мельница шаровая МШР 1500x1600 (СМ6004А)
Мельница шаровая МШР 1500x1600 (СМ6004А) с решёткой для сухого измельчения
Мельница шаровая МШР 1500x1600 (СМ6004А) с решёткой для сухого измельчения материалов средней твёрдости используется в строительной, горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.
Мельница шаровая СМ6004А с решёткой предназначена для сухого измельчения различных руд и материалов средней твёрдости.
Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра.
Технические характеристики
| Тип мельницы | МШР |
| Индекс мельницы | СМ6004А |
| Номинальный объем барабана, м³ | 2,2 |
| Внутренний диаметр барабана (без футеровки), мм | 1500 |
| Длина барабана (без футеровки), мм | 1670 |
| Номинальная частота вращения барабана, об./мин. | 28 |
| Производительность, т/ч | 0,5-3,0 |
| Габаритные размеры (длина х ширина х высота), мм | 4900х3300х2500 |
| Масса мельницы, т (без мелющих тел) | 16,5 |
| Масса мелющих тел, т* | 4,8 |
| Установленная мощность, кВт | 55 |
| частота вращения, об./мин. | 1480 |
| Передаточное число редуктора | 12,5 |
| ТУ 4844-003-54028 986-2003 Код ОКП 484421 | |
* Мелющие тела поставляются отдельно.
Мельница состоит из барабана, загрузочной части, разгрузочной части, роликоопор, привода, воронки загрузочной и грохота. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа. В барабане имеется люк, через который производится замена футеровочных плит, их осмотр, а также загрузка шаров в мельницу.
Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:
- среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;
- температура среды не выше 80С;
- диаметр загружаемых шаров не более 80 мм;
- размер частиц загружаемого материала не более 20 мм;
- число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.
Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.
Разгрузочная решётка служит для удержания в мельнице шаров и неразмолотого материала. Лопасти разгрузки, установленные между решёткой и крышкой разгрузочной, равномерно распределяют материал в пространстве между крышкой и решёткой и сбрасывают его на конус разгрузочный, тем самым достигается повышение производительности мельницы.
Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закреплённых на сферических подшипниках. Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закреплённых на общей раме. Загрузка мельницы материалом осуществляется через загрузочную воронку и шнек загрузочный.
Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.
Окончательно размолотый материал, проходя через разгрузочную втулку, грохот и кожух разгрузочный, поступают по назначению.
